01

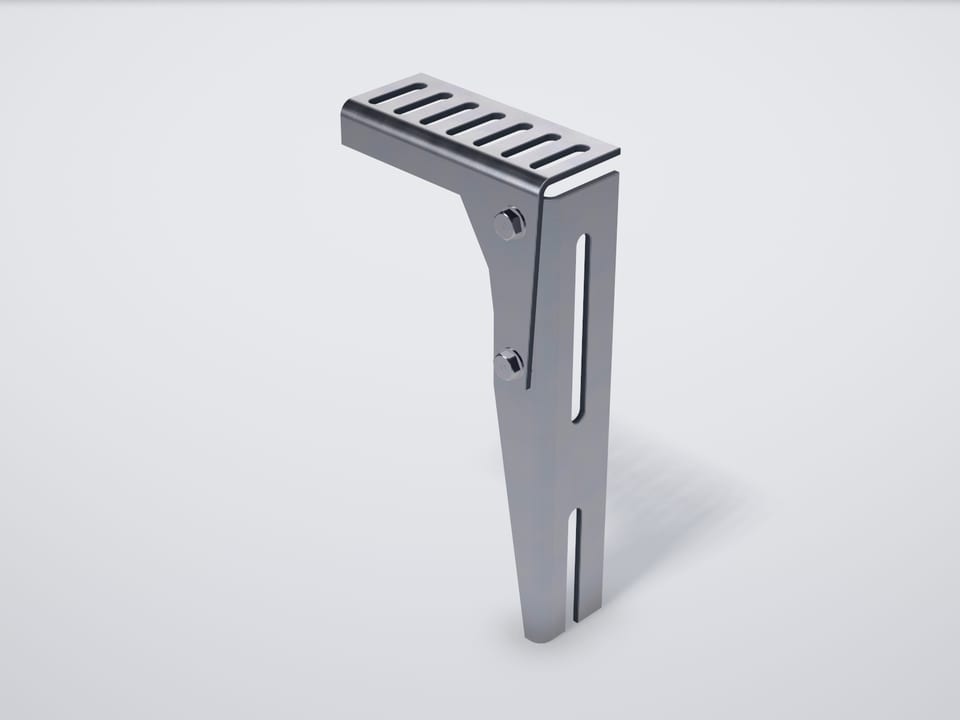

Soglia porta di piano
Fissaggio e regolazione in quota della soglia della porta di piano rispetto alla quota zero del pianerottolo.
Staffe & accessori per ascensori e montacarichi
Staffe brevettate per guide e porte di piano
Sistema forato, snodato e asolato per il fissaggio regolabile di guide del contrappeso e porte di piano — ideato per adattarsi a murature irregolari, non perpendicolari e con ferri d’armatura. Brevetto per Modello di Utilità riconosciuto dal Ministero delle Imprese e del Made in Italy.
Made in ItalyAcciaio zincatoSistema ambidestroBrevettato
Brevetto per Modello di Utilità N. 202023000002112
Ministero delle Imprese e del Made in Italy — UIBM · deposito 19/05/2023
± 8°Regolazione angolare
45 – 255Corsa di estensione (mm)
DX / SXStaffe ambidestre
4 / 5Spessore lamiera (mm)
Il problema del cantiere
Muri storti, ferri d’armatura, tempi stretti
Lungo il vano di corsa il calcestruzzo gettato in opera presenta spesso sporgenze e rientranze che rendono problematico un montaggio preciso. Le staffe tradizionali non si adattano e costringono il montatore a modifiche sul posto, con perdita di tempo e materiali aggiuntivi.

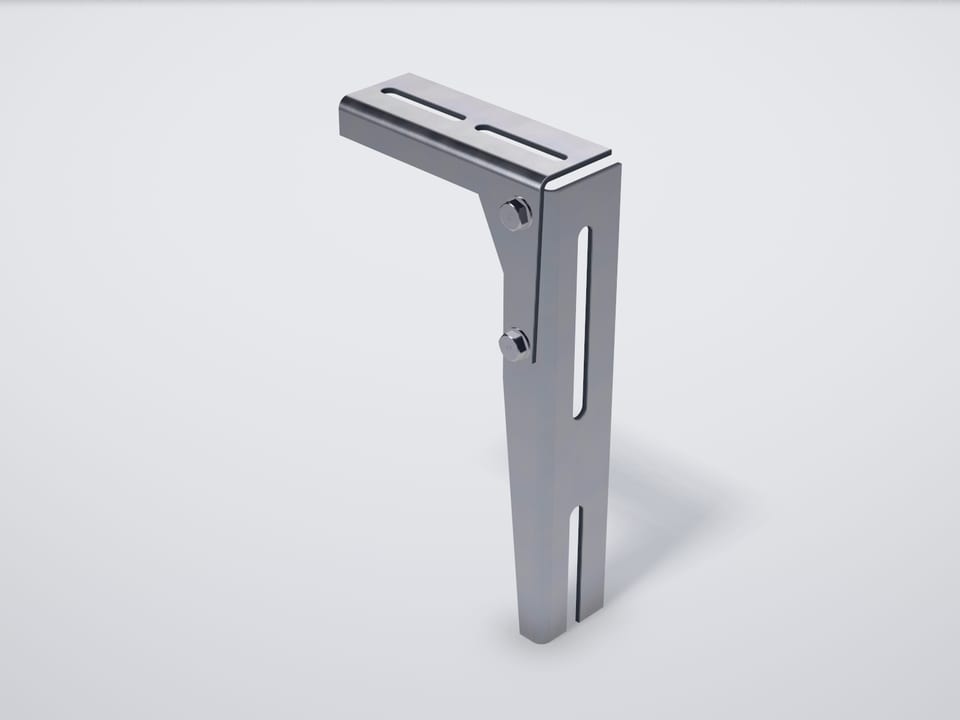

La staffa Panev unisce un elemento di fissaggio alla muratura e un elemento di supporto per il componente, collegati da un giunto articolato che regola l’angolo e da un elemento di bloccaggio che lo fissa. Le nervature di irrigidimento sono più larghe proprio in prossimità del giunto — la zona più sollecitata in opera.
Bastano tre attrezzi
Trapano tassellatoreChiavi per bulloniLivella
Campi di impiego
Tre applicazioni, un solo sistema
02

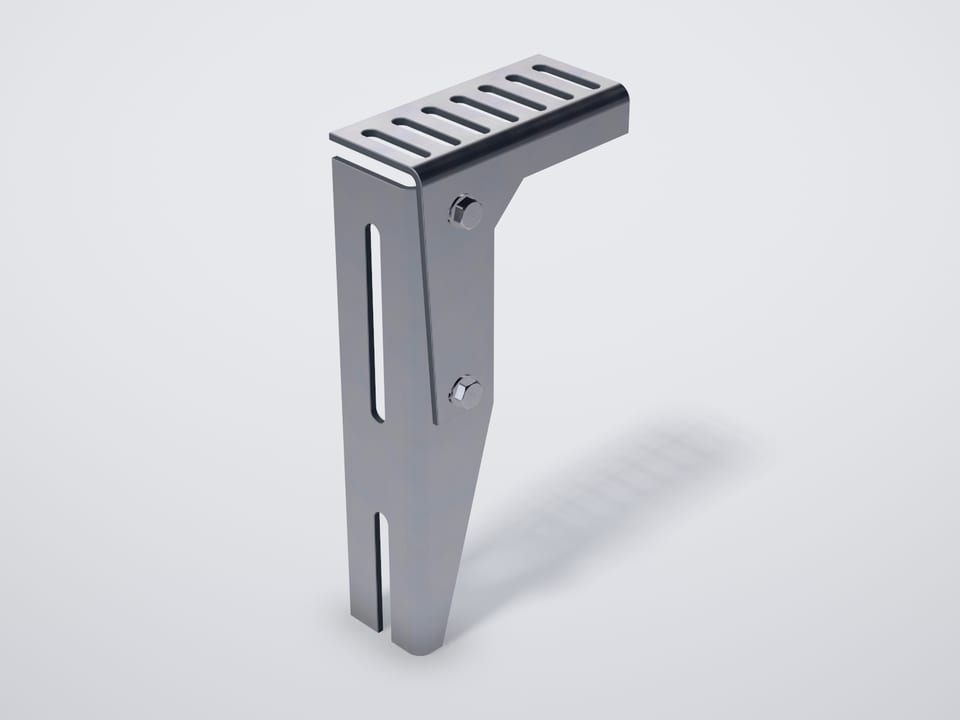

Gruppo operatore
Montaggio del gruppo operatore per l’apertura della porta di cabina, con la staffa fissata alla struttura del vano e alla cabina.
03

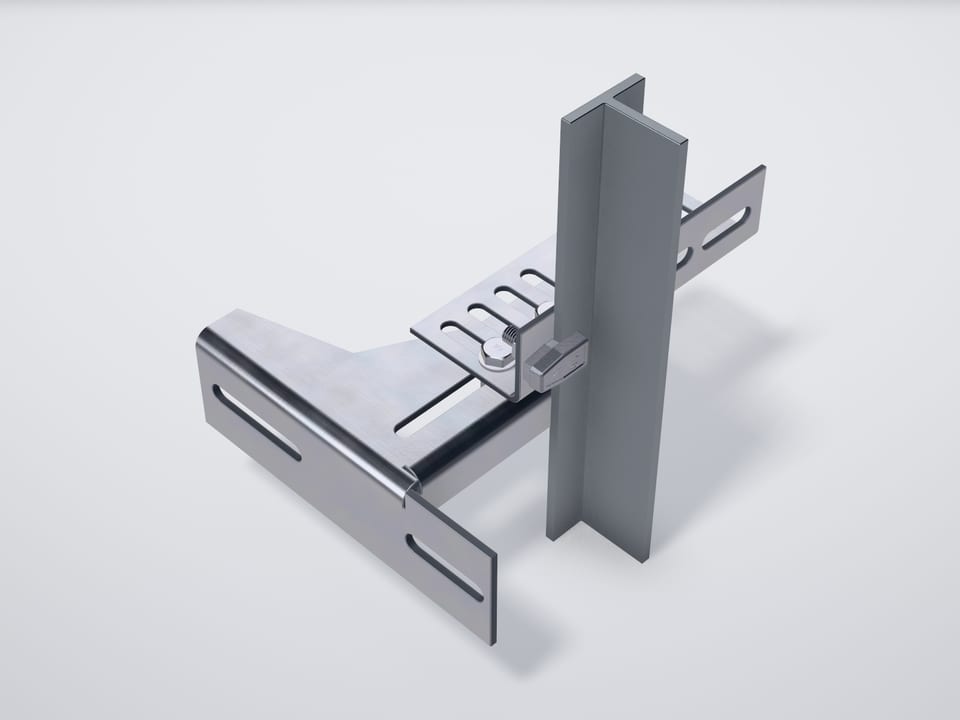

Guide del contrappeso
Fissaggio delle guide del contrappeso alla muratura del vano di corsa, con supporti regolabili serie SU · SD · SC.
Sistema ambidestro. La nervatura di irrigidimento può essere disposta a sinistra o a destra: questo permette di aggirare i ferri d’armatura nelle pareti in calcestruzzo e di realizzare i fori nei punti più adatti, senza spostare i componenti della porta.
Le famiglie di prodotto
Dal listino: le staffe più richieste

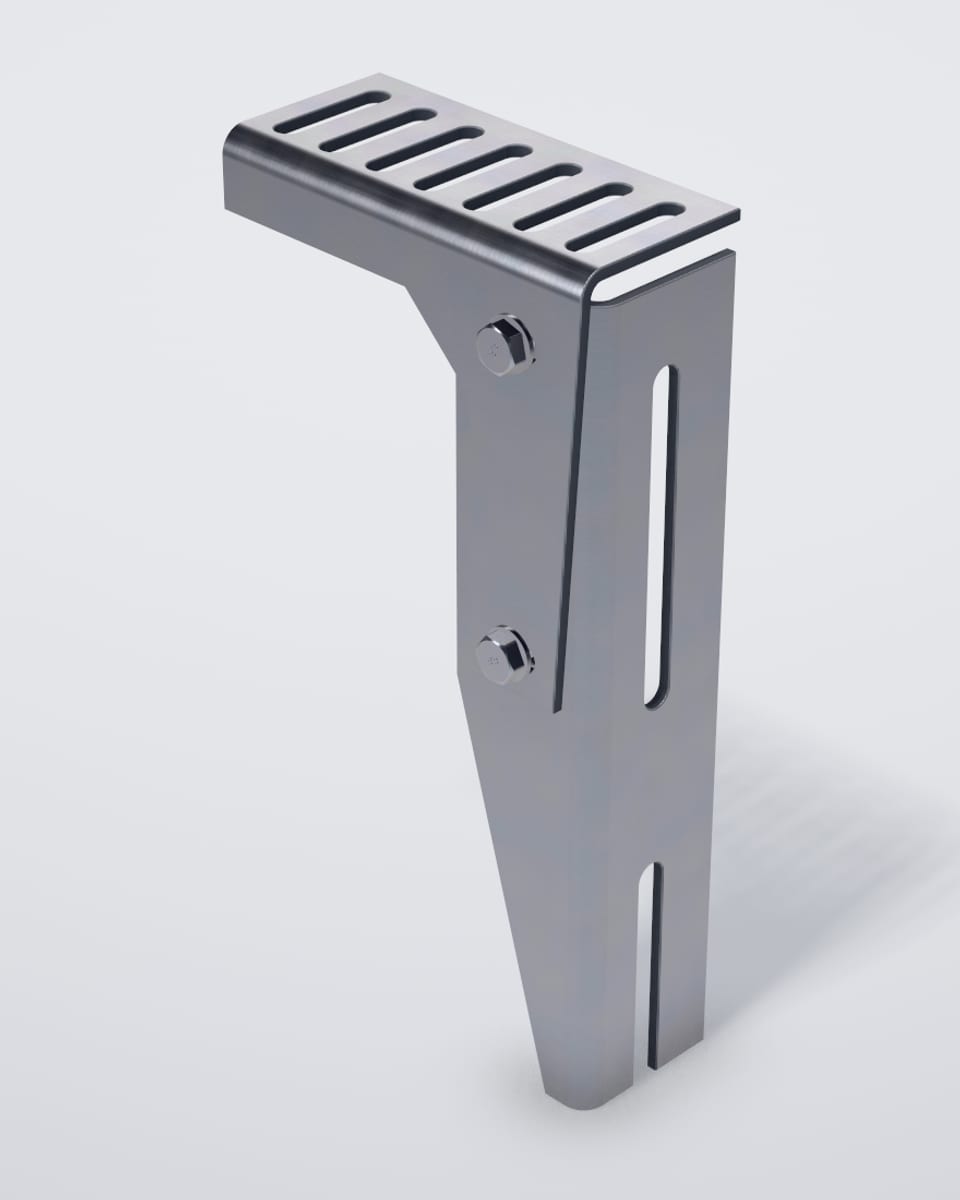

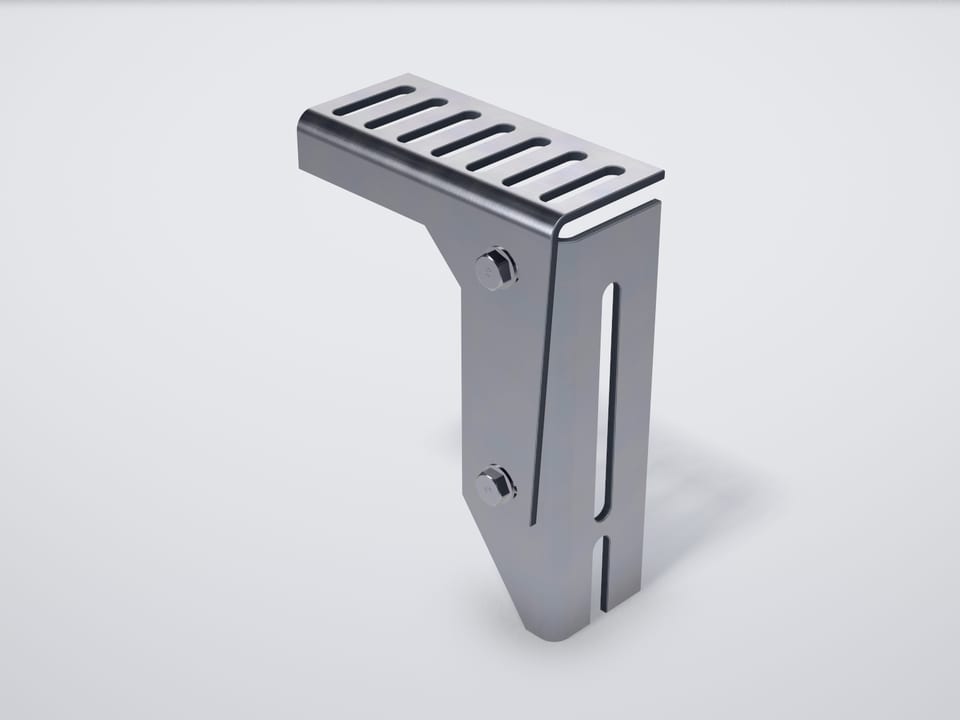

Staffe porta di piano — serie A / B
Piastra forata + staffa asolata, regolazione ± 7° / ± 8° su murature non perpendicolari.
da 10,00 € Prezzi IVA esclusa

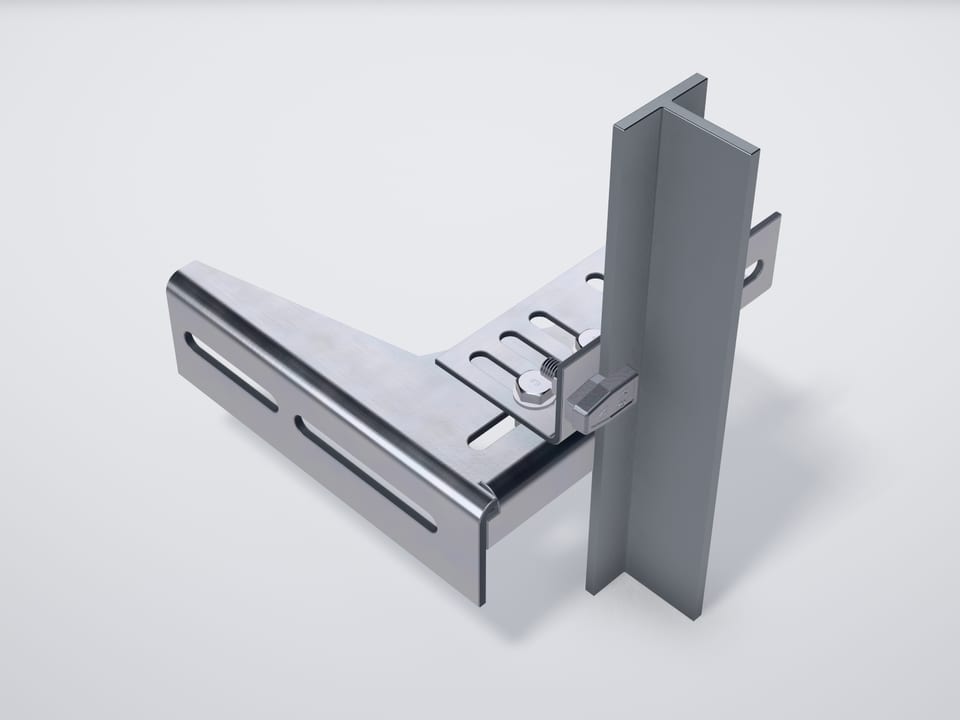

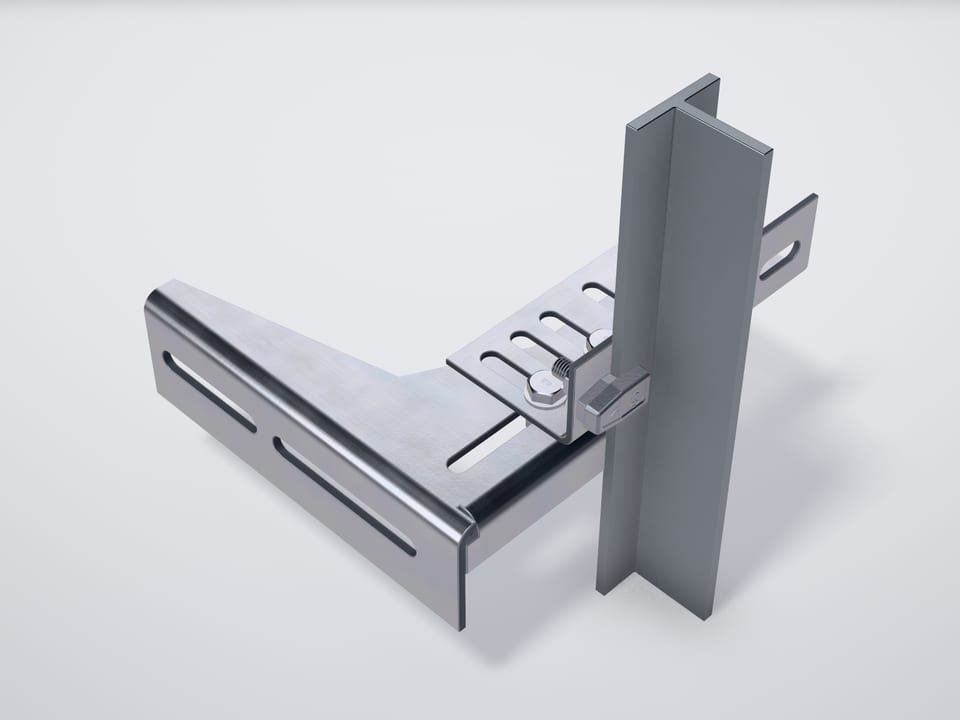

Supporti SU / SD + guida SG
Supporto universale o decentrato con staffa di giunzione, corsa di estensione 45 – 215 mm.
da 9,69 € Prezzi IVA esclusa

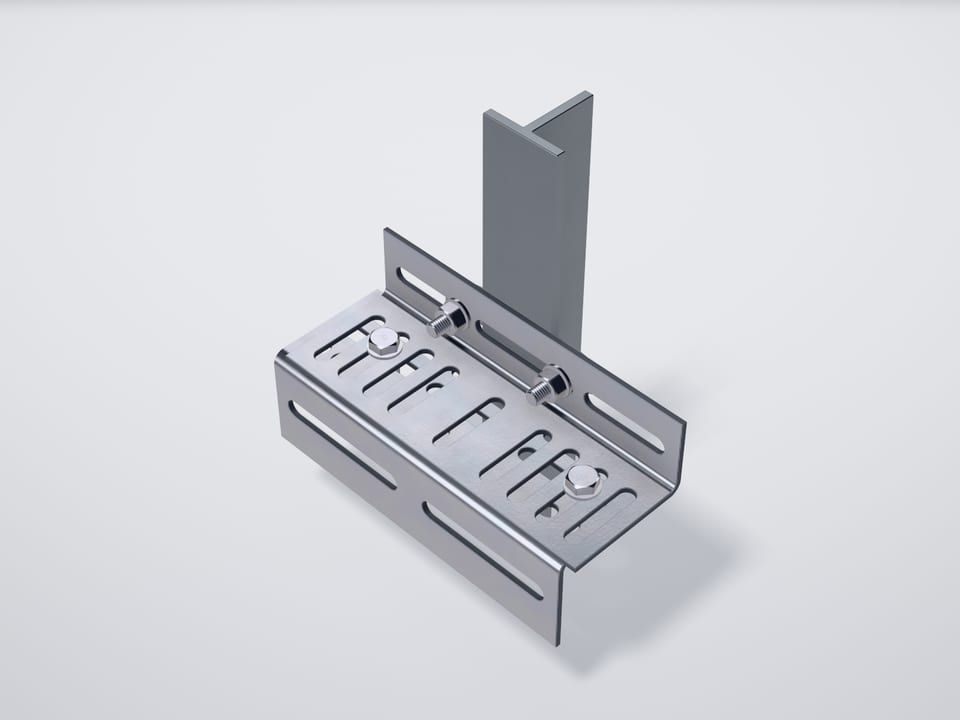

Supporti scorrevoli SC + SG
Per le corse più ampie, fino a 235 mm, spessore 4 mm.
da 7,64 € Prezzi IVA esclusa

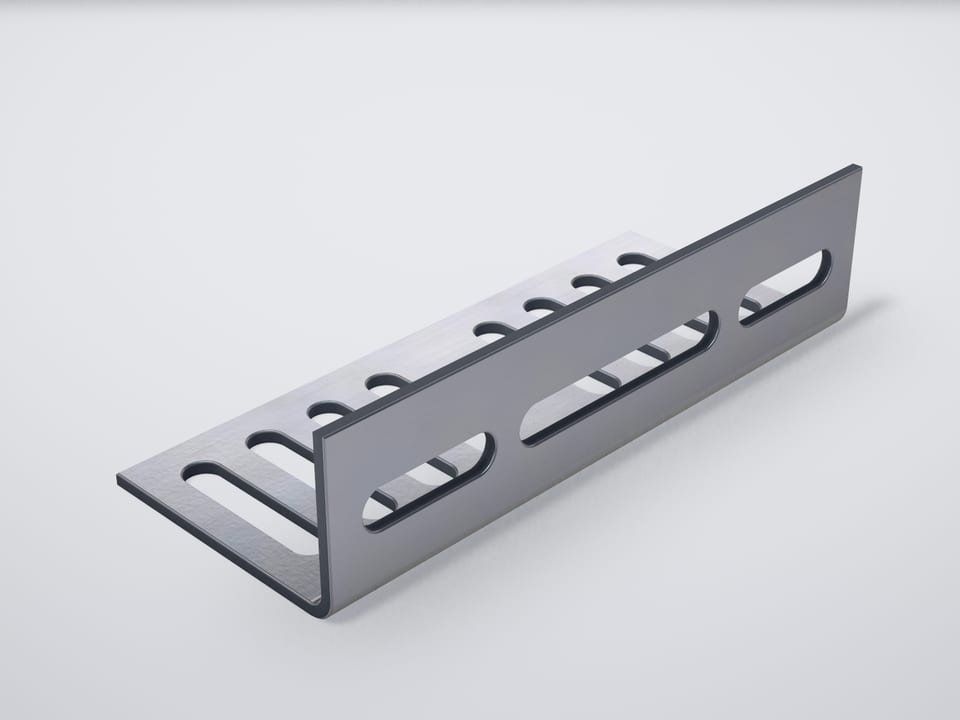

Staffe guida SG fisse
Larghezze 50 / 60 / 80 mm, lunghezze 130 – 220 mm, pronte per l’abbinamento diretto.
da 8,60 € Prezzi IVA esclusa
Proprietà industriale
Un sistema brevettato
La staffa di supporto Panev Ascensori è tutelata da brevetto per Modello di Utilità rilasciato dal Ministero delle Imprese e del Made in Italy (UIBM). Il titolo protegge la soluzione di fissaggio regolabile per i componenti strutturali di impianti di ascensore e montacarichi.
Prodotti conformi alla normativa UNI EN 81 (regole di sicurezza per ascensori), acciaio conforme UNI EN 10025, idonei al collaudo UNI 10411.
- Numero
- N. 202023000002112
- Tipo
- Modello di Utilità
- Classifica
- B66B
- Deposito
- 19/05/2023
- Rilascio
- Roma, 07/01/2025
- Validità
- fino al 19/05/2033
Come ordinare
Ordine diretto via email
Nessun carrello, nessuna registrazione: scegli i codici dal listino e invia l’ordine via email. Rispondiamo con conferma d’ordine o preventivo.
-
Scegli i codici
Consulta il listino o il catalogo PDF e annota codice, quantità e — dove previsto — la mano DX o SX.
-
Invia l’email
Scrivi a info@panevascensori.it con l’elenco dei codici. Il pulsante “Ordina via email” precompila il messaggio per te.
-
Ricevi la conferma
Ti rispondiamo con disponibilità, totale e tempi di consegna: standard 2 – 5 giorni lavorativi, express 24 – 48 ore su richiesta.
Spedizione gratuita in tutta Italia per ordini superiori a 500 € (IVA esclusa). Operatività esclusivamente B2B con partita IVA. Fattura elettronica via SdI.
Domande frequenti
FAQ — ordini, prezzi, spedizione
Come si ordina?
Via email a info@panevascensori.it: indica codice, quantità e — dove prevista — la mano DX o SX. Il pulsante „Ordina via email“ e la lista d’ordine precompilano il messaggio. Rispondiamo con conferma d’ordine, totale e tempi di consegna.
I prezzi includono l’IVA?
No: tutti i prezzi a listino sono in euro, IVA esclusa, riferiti a unità singole (listino 2026). La vendita è riservata a operatori professionali (B2B) con partita IVA; fattura elettronica via SdI.
Quanto costa la spedizione e in quanto tempo arriva?
La spedizione è gratuita in tutta Italia per ordini superiori a 500 € (IVA esclusa); sotto tale soglia le spese sono indicate nella conferma d’ordine. Consegna standard 2 – 5 giorni lavorativi, express 24 – 48 ore su richiesta.
Che cosa significano DX e SX?
Ogni staffa è ambidestra: DX indica la versione destra, SX la sinistra. Questo permette di aggirare i ferri d’armatura nel calcestruzzo e di forare nei punti più adatti. La mano desiderata va indicata in fase d’ordine.
Quale serie devo scegliere?
Per il fissaggio della porta di piano: serie A / B (sezioni 37 / 45 / 65 mm, regolazione ± 7° / ± 8°). Per le guide del contrappeso: supporti SU (universale), SD (decentrato) o SC (scorrevole) abbinati alla staffa di giunzione SG, con corsa 45 – 235 mm. Per misure fuori standard: soluzioni su disegno esecutivo, a preventivo.
Le staffe sono conformi alle normative e garantite?
Sì: prodotti conformi alla normativa UNI EN 81, acciaio zincato conforme UNI EN 10025, idonei al collaudo UNI 10411. Il sistema è tutelato da brevetto per Modello di Utilità UIBM N. 202023000002112, valido fino al 2033. Garanzia 2 anni sui difetti di fabbricazione.
